سوکت مدول بخاری

سوکت مدول بخاری خودرو چیست؟

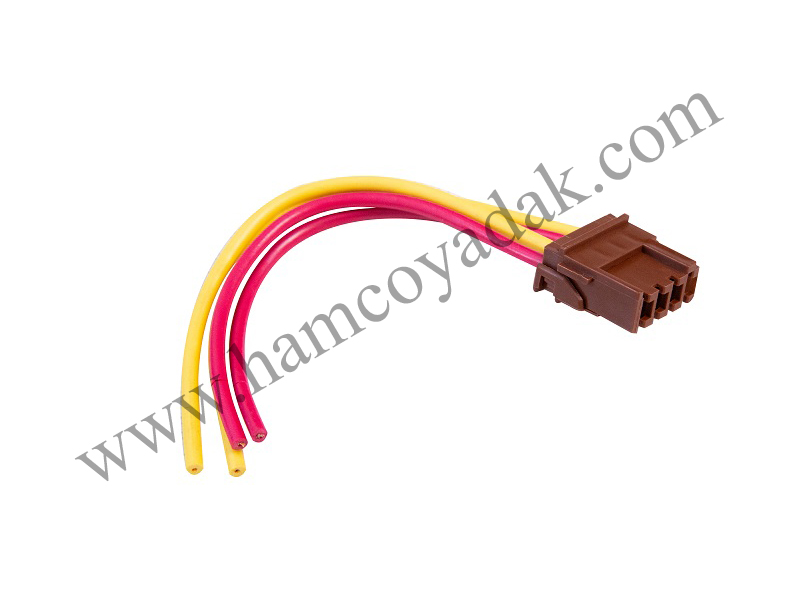

سوکت مدول بخاری (Heater Control Module Connector) یک رابط الکتریکی چندپین (چندشاخه) است که واحد کنترل بخاری (Heater Control Module) را به سیستم گرمایش، تهویه و کولینگ خودرو (HVAC System) متصل می‌کند.

به زبان ساده، این سوکت، “مغز” سیستم بخاری (که همان مدول کنترل است) را به “اعضای بدن” سیستم (مانند موتور دمنده، موتورهای پلهای دمپرها، سنسورها و رادیاتور بخاری) وصل می‌کند تا دستورات شما (مثل تغییر دما، سرعت باد و مسیر هوا) به درستی اجرا شوند.
وظایف و کارکردهای اصلی

این سوکت چندین وظیفه حیاتی را بر عهده دارد:

تأمین برق (Power): برق اصلی را از باتری و فیوزها به موتور فن دمنده (Blower Motor) می‌رساند تا سرعت باد تنظیم شود.

ارسال سیگنال‌های کنترلی (Control Signals): دستورات را از کلیدها و پتانسیومترهای روی پنل به موتورهای پلهای (Actuators) منتقل می‌کند. این موتورها دمپرهای هوا را جابه‌جا می‌کنند تا مسیر هوا (به شیشه، پاها یا صورت) تغییر کند.

ارتباط با سنسورها (Sensor Data): اطلاعات سنسورهای مختلف (مانند سنسور دمای محیط، سنسور دمای کابین و سنسور نور خورشید در خودروهای مجهز به سیستم اتوماتیک) را به مدول کنترل منتقل می‌کند.

کنترل مدار کولانت (Coolant Flow): در برخی خودروهای پیشرفته، سیگنال‌های لازم برای کنترل شیر برقی آب (Water Valve) را ارسال می‌کند تا جریان آب گرم از موتور به رادیاتور بخاری قطع یا وصل شود.

روشن کردن چراغ‌های نشانگر (Indicator Lights): برق چراغ‌های پشت پنل کنترل بخاری را تأمین می‌کند.

اجزای تشکیل‌دهنده

بدنه پلاستیکی (Housing): معمولاً از پلاستیک مقاوم در برابر حرارت و مواد شیمیایی ساخته شده است.

پین‌های فلزی (Terminals/Pins): از جنس مس یا آلیاژهای با رسانایی بالا که هر کدام مسئول یک اتصال خاص هستند.

قفل ایمن (Locking Tab): یک مکانیزم کوچک که از جدا شدن ناخواسته سوکت در اثر لرزش خودرو جلوگیری می‌کند.

واشر (Seal): در برخی مدل‌ها برای جلوگیری از نفوذ رطوبت و گردوغبار وجود دارد.

علائم و مشکلات رایج خرابی سوکت مدول بخاری

اگر این سوکت دچار مشکل شود، علائم مختلفی ممکن است ظاهر شود:

کار نکردن کامل بخاری: هیچ یک از عملکردهای بخاری روشن نمی‌شود.

کار نکردن موتور دمنده (فن): حتی روی بالاترین سرعت هم بادی از دریچه‌ها خارج نمی‌شود.

تغییر نکردن سرعت فن: فن فقط روی یک سرعت مشخص کار می‌کند.

تغییر نکردن مسیر هوا: مثلاً هوا فقط از یک مسیر خاص (مثلاً به شیشه) می‌آید و مسیر آن قابل تغییر نیست.

کار نکردن تنظیم دمای هوا: دمای هوا تغییر نمی‌کند (یا همیشه سرد است یا همیشه داغ).

بوی سوختگی یا ذوب شدن پلاستیک: این یک علامت بسیار خطرناک است و نشان از overload شدن مدار و گرمایش بیش از حد سوکت دارد.

قطع و وصل شدن عملکردها: با تکان خوردن خودرو یا دست زدن به سوکت، بخاری روشن و خاموش می‌شود.

دلایل اصلی خرابی

گرمایش بیش از حد (Overheating): مهمترین دلیل خرابی است. اگر موتور دمنده معیوب شود یا گیر کند، جریان الکتریکی زیادی می‌کشد که باعث داغ شدن و ذوب شدن پین‌ها و بدنه پلاستیکی سوکت می‌شود.

خوردگی و اکسید شدن پین‌ها: نفوذ رطوبت یا نمک به داخل سوکت باعث زنگ زدگی و کاهش رسانایی پین‌ها می‌شود.

شل شدن اتصال (Loose Connection): شکستن قفل سوکت یا شل شدن پین‌ها داخل کانکتور باعث قطع و وصل شدن مدار می‌شود.

خرابی مکانیکی: شکستن بدنه پلاستیکی سوکت در اثر فشار فیزیکی یا دستکاری نادرست.

راه‌های تشخیص و تعمیر

بازدید بصری (Visual Inspection): اولین و مهمترین قدم است. سوکت را جدا کرده و به دقت بررسی کنید:

آیا پلاستیک آن ذوب، ترک خورده یا تغییر رنگ داده است؟

آیا پین‌ها سیاه شده، زنگ زده یا خورده شده‌اند؟

آیا قفل سوکت شکسته است؟

تست مالتی‌متر (Multimeter Test): با استفاده از نقشه سیم‌کشی خودرو، می‌توانید برق‌دار بودن پین‌ها، اتصال به masse و سلامت سیگنال‌ها را بررسی کنید.

تعمیر یا تعویض:

اگر فقط پین‌ها اکسید شده: می‌توان با اسپری تمیزکننده کانتکت و یک برس نرم، آنها را تمیز کرد.

اگر پین‌ها ذوب شده یا سوکت آسیب فیزیکی دیده است: باید تعویض شود. این کار بسیار مهم است.

تعویض ساده سوکت: اگر سیم‌ها سالم باشند، می‌توان سوکت جدید را (که به صورت کیت تعمیری موجود است) با استفاده از یک هویه مخصوص یا کانکتور کریمپ (Crimp Connector) به سیم‌های قدیمی متصل کرد.

تعویض کامل کابل‌کشی (Wiring Harness): در مواردی که آسیب به سیم‌ها نیز نفوذ کرده، ممکن است نیاز به تعویض بخشی از کابل‌کشی اصلی باشد.

نکات ایمنی و مهم

قبل از شروع کار، قطب منفی باتری را جدا کنید تا از خطر برق‌گرفتگی و اتصال کوتاه جلوگیری شود.

هنگام خرید سوکت جایگزین، حتماً به شماره قطعه و تطابق آن با مدل خودروی خود دقت کنید.

اگر سوکت به دلیل overload شدن ذوب شده، حتماً علت اصلی (مانند موتور دمنده معیوب) را نیز پیدا و تعمیر کنید. در غیر این صورت مشکل دوباره تکرار خواهد شد.

این کار نیاز به تخصص و دانش برق خودرو دارد. در صورت عدم اطمینان، تعمیر را به یک مکانیک مجرب بسپارید.

جمع‌بندی: سوکت مدول بخاری، یک قطعه ساده اما حیاتی است که مانند یک پل، ارتباط الکتریکی سیستم HVAC را برقرار می‌کند. خرابی آن می‌تواند کل سیستم گرمایش و تهویه خودرو شما را از کار بیندازد.
