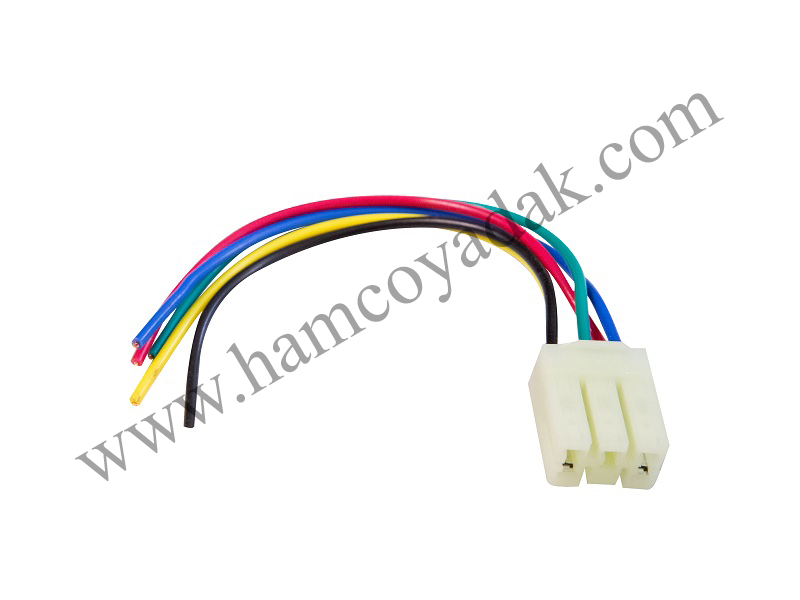

سوکت کلید شیشه بالابر پراید تک پل

سوکت کلید شیشه بالابر پراید تک پل

این قطعه یکی از قطعات سیستم بالابر شیشه (پاور ویندو) در خودروی پراید است. برای درک بهتر، ابتدا باید بدانید این قطعه کجا و چه کاربردی دارد.

1. این سوکت چیست و چه کاری انجام می‌دهد؟

هویت قطعه: این سوکت یک کانکتور الکتریکی (Connector) است.

محل قرارگیری: این سوکت دقیقاً پشت کلید کنترل شیشه بالابر روی درب راننده نصب می‌شود. برای دسترسی به آن، باید پنل درب راننده را باز کنید.

وظیفه اصلی: این سوکت، نقش یک پل ارتباطی را بین کلید فیزیکی که شما فشار می‌دهید و موتور بالابر شیشه (پاور ویندو) ایفا می‌کند. وقتی شما دکمه را فشار می‌دهید، یک فرمان الکتریکی از طریق همین سوکت و سیم‌های متصل به آن، به موتور بالابر شیشه ارسال می‌شود تا شیشه را بالا یا پایین ببرد.

2. مشخصات فنی و ویژگی‌ها

تک پل (تک کنتاکته): اصطلاح “تک پل” به این معنی است که این سوکت مخصوص کلید شیشه بالابر سمت راننده است. کلید راننده معمولاً فقط یک سوئیچ برای کنترل شیشه خودش دارد (برخلاف کلید کنسول وسط که برای همه شیشه‌ها است و “چند پل” نامیده می‌شود).

تعداد پایه‌ها (پین‌ها): این سوکت معمولاً دارای 6 پایه (6-Pin) است. این پایه‌ها برای اتصال سیم‌های مختلف (برق اصلی، زمین، فرمان بالا بردن، فرمان پایین آوردن و سیم‌های مربوط به چراغ نشانگر) استفاده می‌شوند.

جنس: معمولاً از پلاستیک مرغوب (مانند نایلون) ساخته می‌شود تا در برابر حرارت و استقامت خوب باشد.

قابلیت اتصال: دارای یک مکانیزم قفل (چفت) است که اتصال محکم و بدون لرزش بین سوکت و خود کلید را تضمین می‌کند.

3. علائم خرابی این سوکت

معمولاً وقتی مشکلی در عملکرد شیشه بالابر سمت راننده پیش می‌آید، این سوکت یکی از اولین مقصران است. علائم خرابی آن عبارتند از:

عملکرد متناوب: شیشه بالابر گاهی کار می‌کند و گاهی نمی‌کند.

نیاز به فشار زیاد: برای کار کردن شیشه باید کلید را با زور و به دفعات فشار دهید.

کار نکردن کامل: شیشه راننده اصلاً بالا یا پایین نمی‌رود.

ذوب شدن یا سوختگی: در موارد شدید، به دلیل اتصال ضعیف و عبور جریان بالا، پایه‌های سوکت یا خود پلاستیک آن ممکن است ذوب یا سیاه شود.

قطع و وصل شدن: با کوچکترین تکان به کلید، شیشه قطع و وصل می‌شود.

4. دلایل خرابی

اتصال ضعیف و لقی: اصلی‌ترین دلیل، شل شدن یا خوردگی پایه‌های فلزی داخل سوکت است که باعث قطعی ارتباط می‌شود.

افزایش مقاومت الکتریکی: اکسید شدن یا کثیفی پایه‌ها باعث گرم شدن و در نهایت ذوب شدن سوکت می‌شود.

فرسودگی طبیعی: با گذشت زمان و استفاده مکرر، پلاستیک شکننده شده یا مکانیزم قفل آن خراب می‌شود.

5. مزایای تعویض به موقع

حفظ ایمنی: از بروز مشکلات الکتریکی مانند اتصالی یا حتی آتش‌سوزی جلوگیری می‌کند.

راحتی و آسایش: عملکرد بدون دردسر شیشه بالابر را بازمی‌گرداند.

جلوگیری از آسیب‌های جانبی: یک سوکت خراب می‌تواند به خود کلید کنترل یا حتی بخش‌های دیگر سیستم برق خودرو آسیب برساند.

هزینه کم: قیمت این سوکت بسیار پایین است و تعویض آن در مقایسه با تعمیرات گسترده‌تر، مقرون به صرفه است.

6. نحوه تشخیص و تعویض

تشخیص: برای اطمینان از خرابی سوکت، باید پنل درب راننده باز شود و اتصالات به دقت بررسی شوند. معمولاً آثار ذوب شدگی، شل بودن یا اکسید شدن به راحتی قابل مشاهده است.

تعویض: این کار نسبتاً ساده است اما نیاز به آشنایی اولیه با برق خودرو و باز کردن پنل درب دارد. پس از باز کردن پنل:

سوکت فرسوده از پشت کلید جدا می‌شود.

سیم‌ها یکی یکی (یا با توجه به ترتیب) از سوکت قدیم خارج و به سوکت جدید متصل می‌شوند. دقت کنید که ترتیب اتصال سیم‌ها کاملاً صحیح باشد.

سوکت جدید به پشت کلید متصل و تست می‌شود.
